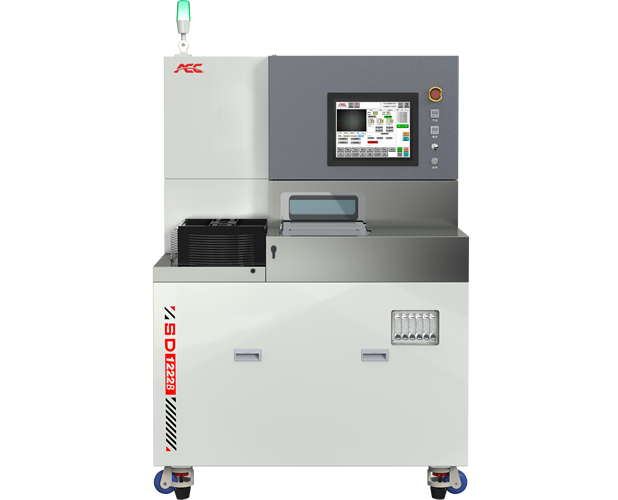

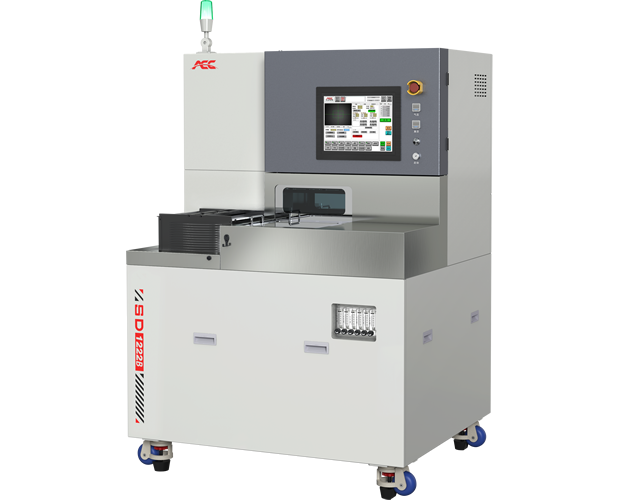

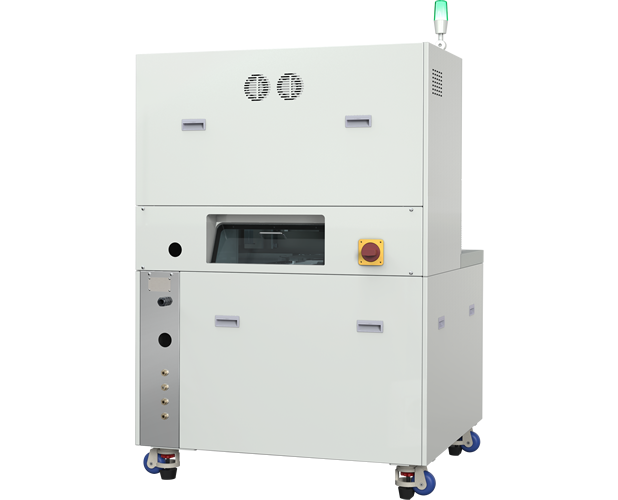

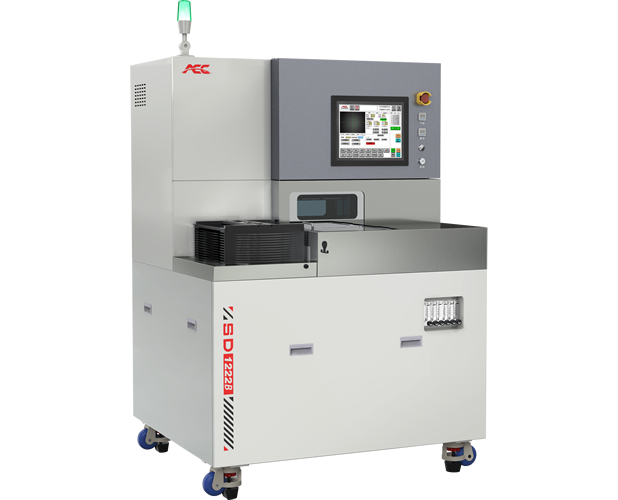

12英寸雙軸半自動精密劃片機

SD1222B

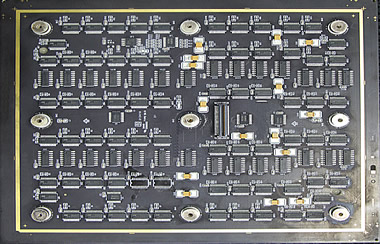

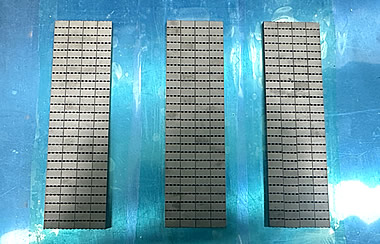

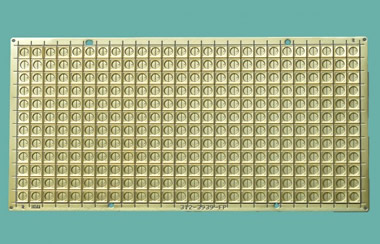

一款高精度、高性能的12英寸雙軸半自動精密劃片機，對向式搭載2.4kW大功率直流主軸，結構緊湊，占地面積小，適用于大型封裝基板類材料切割，軟件自主設計，自動化程度高，可滿足客戶各種加工需求，為客戶提供高效、高質量、低成本的切割體驗。

產品功能

多片同盤雙刀切割，可定制工作臺面；
自動對準、自動刀痕檢測功能；

多種切割模式：單向抬刀/不抬刀、雙向抬刀/不抬刀、自動/半自動；
多種切割方向：從前向后、從后向前、從外向內；

分層切割：開槽/切斷；

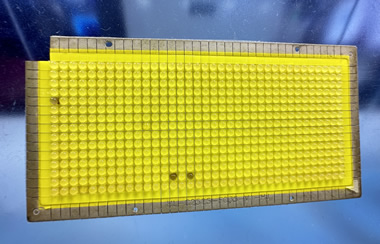

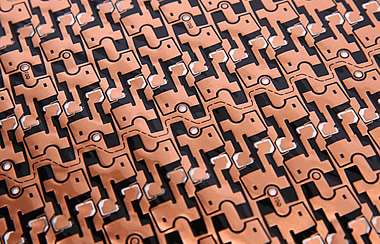

QFN去邊框功能；
*高精度NCS(非接觸測高)功能；

*BBD(刀破損檢測)功能；
*在線磨刀功能；
*為選配功能；

產品特點

X/Y軸搭載直線電機+光柵閉環控制系統，高精度定位；

高效率的自動對焦、圖像識別、刀痕檢查功能讓劃片操作更簡單；

自動上下料，自動切割，無需人工干預；

多種切割模式可供選擇，根據客戶材料特點提供客制化軟件；

人性化操控界面，隨時監控機器狀態和生產；

對向式雙主軸構造，結構緊湊，大功率高扭矩主軸；

設備參數

設備型號：SD1222B
工作盤尺寸	12英寸/300*300mm 方盤
最大切割厚度	≤4mm 或客制
X軸	Y1/Y2軸
控制系統：直線電機+光柵閉環系統	控制系統：直線電機+光柵閉環系統
最大行程：500	最大行程：400
有效切割行程：310	有效切割行程：310
分辨率：0.0001	分辨率：0.0001
切割速度(mm/s)：0.1~800	單步定位精度：0.002/5
Z1/Z2軸	θ軸
控制系統：AC伺服電機	驅動方式：DD馬達
最大行程：30	旋轉角度(°)：380(-100~280)
最大適用刀片：Φ58	分辨率(°)：0.0005
分辨率：0.0001
重復定位精度：0.001
主軸	視覺系統
功率kW： 2.4	組成：光源、鏡頭、相機
轉速：6000~60000	功能：精度高/速度快/定位準

設備尺寸WDH(mm)	110012401850
重量	約1400
電源(V)	單相AC220V±10% 7kVA
