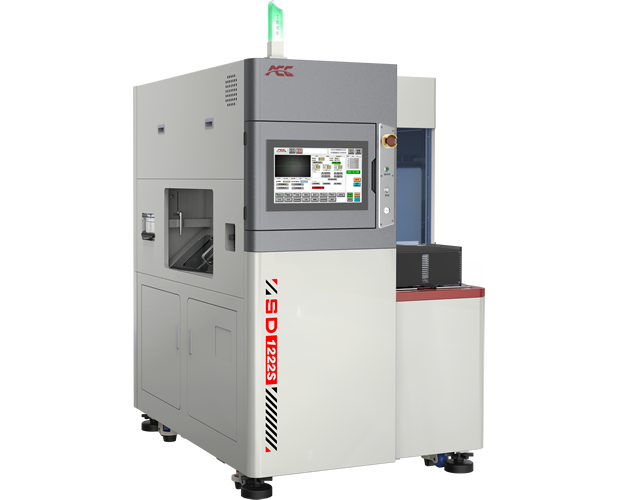

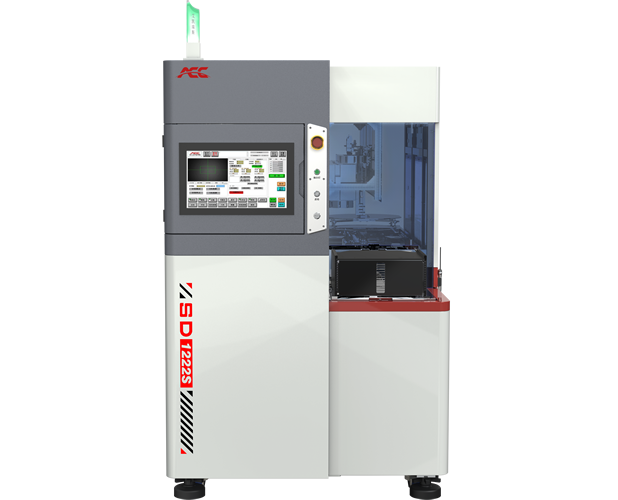

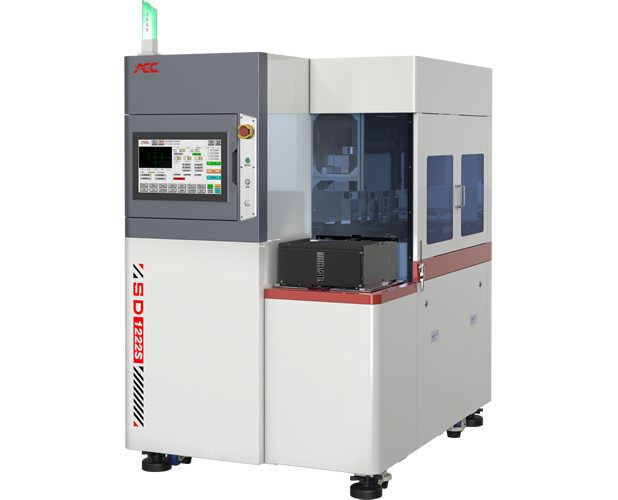

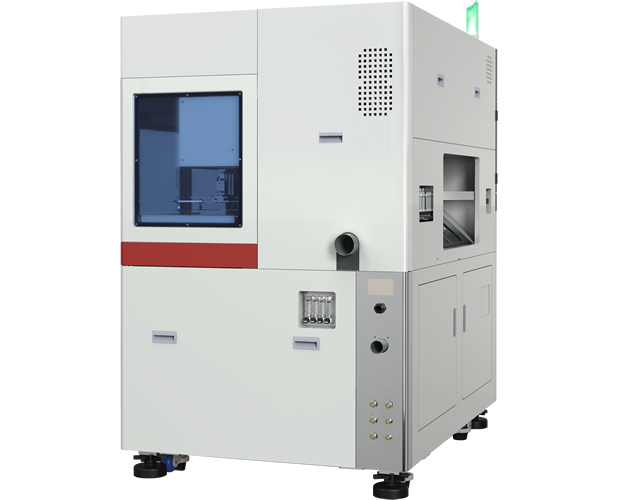

設備型號：SD1222S |
|
|
工作盤尺寸 |
12英寸/300*300mm 方盤 |
|
最大切割厚度 |
≤4mm 或客制 |
|
X軸 |
Y1/Y2軸 |
|
控制系統：直線電機+光柵閉環系統 |
控制系統：直線電機+光柵閉環系統 |
|
最大行程：550 |
最大行程：480 |
|
有效切割行程：350 |
有效切割行程：350 |
|
分辨率：0.0001 |
分辨率：0.0001 |
|
切割速度(mm/s)：0.1~600 |
單步定位精度：0.001 |
|
Z1/Z2軸 |
θ軸 |
|
控制系統：步進 |
驅動方式：DD馬達 |
|
最大行程：45 |
旋轉角度(°)：380(-100~280) |
|
最大適用刀片：Φ58 |
旋轉速度(°/s)：5 |
|
分辨率：0.0002 |
分辨率(°)：0.0005 |
|
重復定位精度：0.001 |
|
|
主軸 |
視覺系統 |
|
功率kW： 2.4 |
組成：光源、鏡頭、相機 |
|
轉速：10000~60000 |
功能：精度高/速度快/定位準 |
|
|
高倍/低倍搭配可選擇方案：0.8X/1X/1.5X/3X/6X雙鏡頭可選 |
|
設備尺寸W*D*H(mm) |
1200*1700*1850 |
|
重量 |
約2050 |
|
電源(V) |
單相AC220V 8kVA |
